Muchos de los pines tienen alguna funcionalidad específica o están asociados directamente a algún componente de la placa como los botones o las columnas del panel LED de la propia placa. Esto es conveniente tenerlo en cuenta porque si conectamos algún sensor a uno de estos pines.
Cuando se desee programar la placa micro:bit utilizando uno de estos pines, habrá que desactivar el panel LED para que no se quede encendida una de las columnas. En las distintas actividades propuestas en las que se use alguna de estas conexiones se podrá ver esta acción programada en la propuesta de actividad. Fíjate en la siguiente imagen para saber la utilidad de cada uno de los pines.

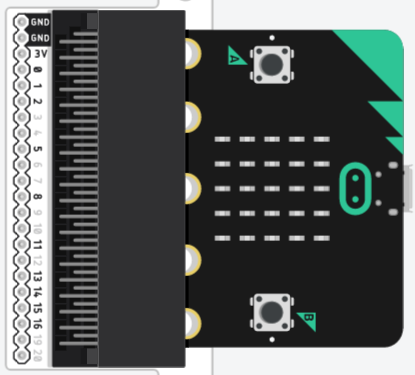

PLACA MICROBIT V2

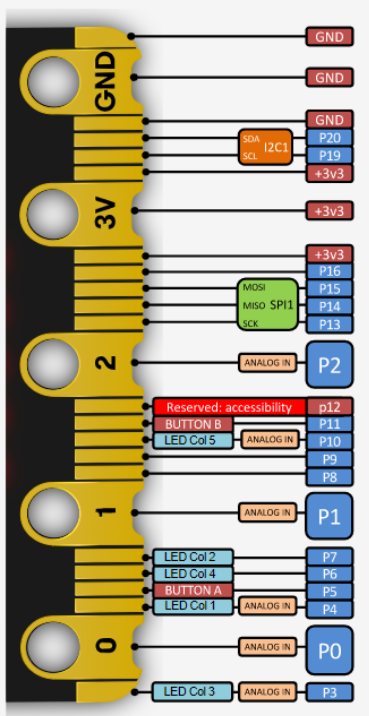

Fíjate en la siguiente imagen para saber la utilidad de cada uno de los pines.

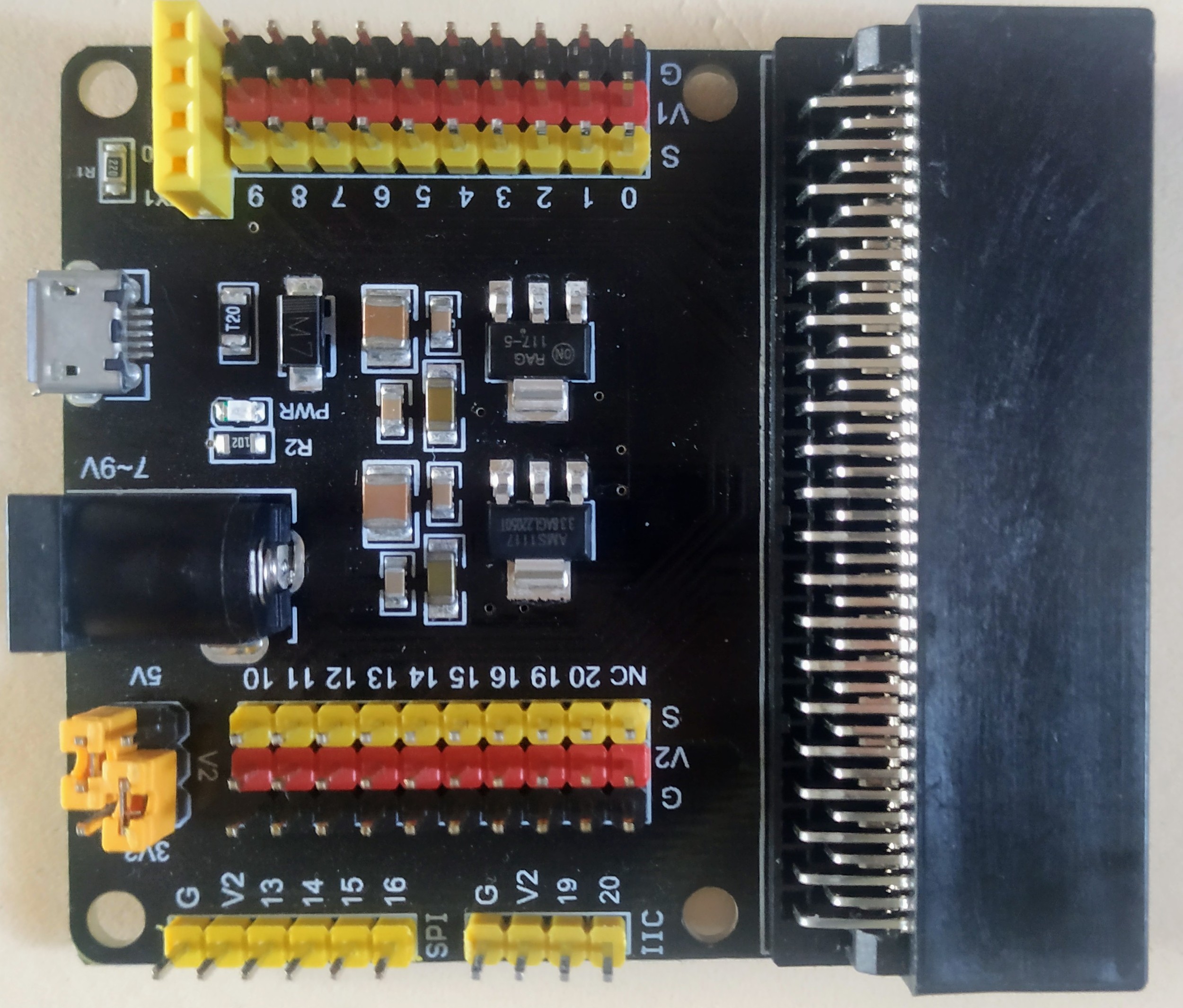

PLACA: Keyestudio micro bit Sensor Shield V2

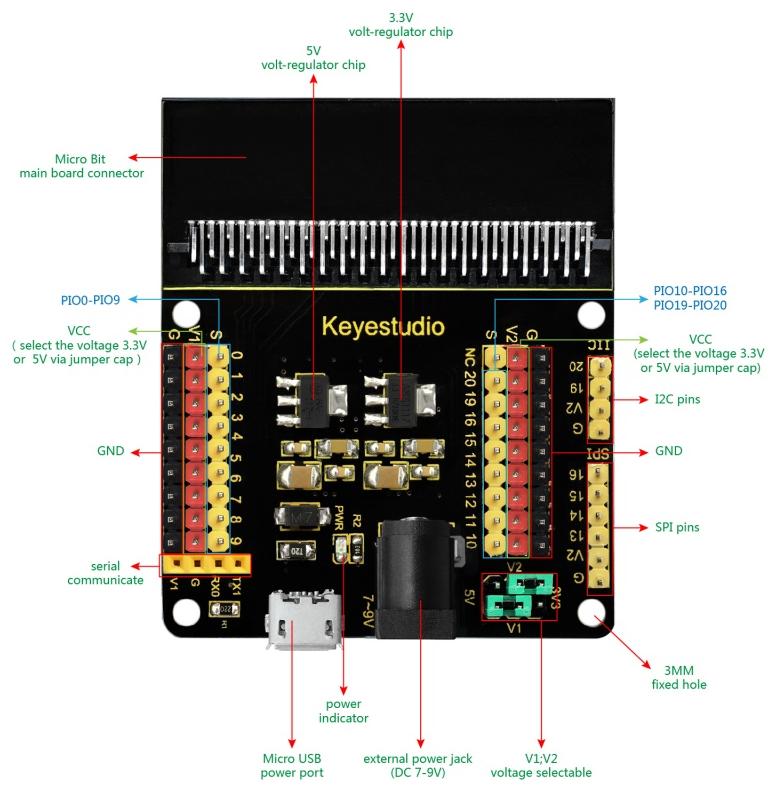

Este escudo es muy fácil para el realizar el cableado necesario para utilizar las conexiones externas de la micro:bit. Dispone de conexiones para todos los pines, pero además incluye otras interfaces de comunicación como puerto serie 12C y cabezales de pines SPI.

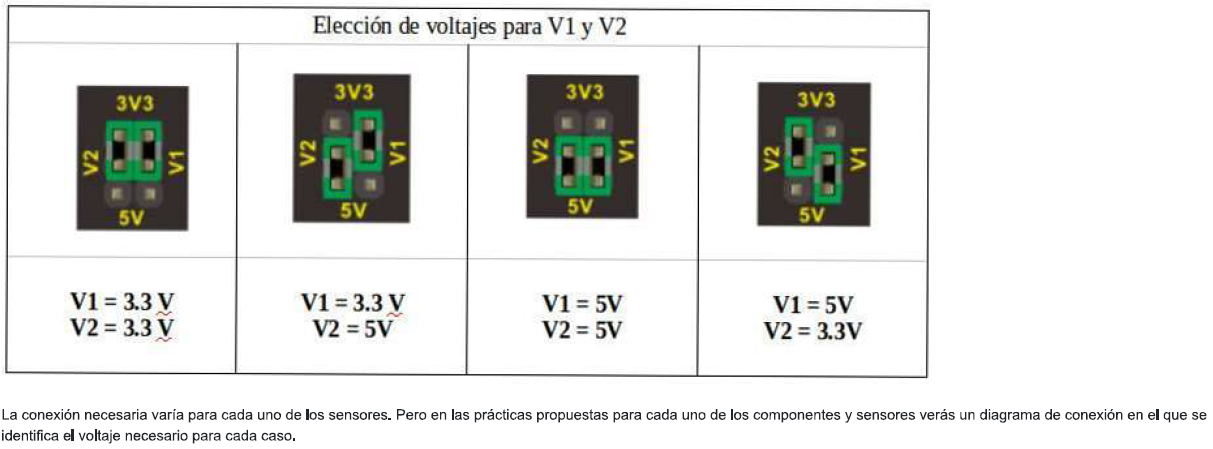

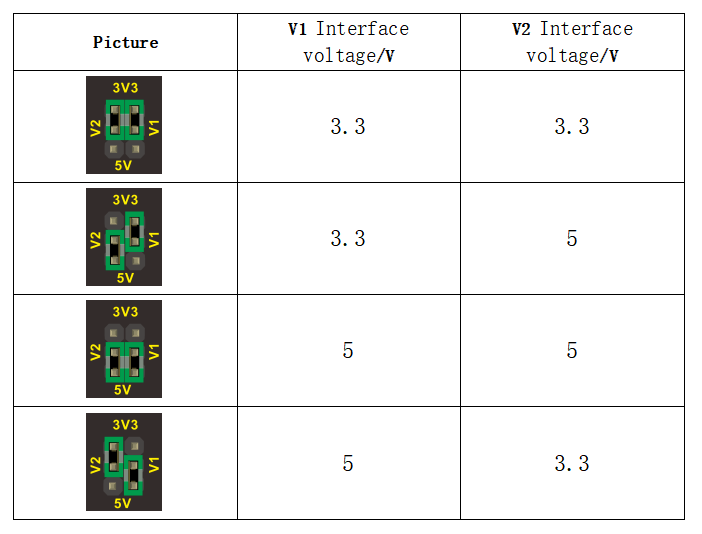

Se puede alimentar con el cable USB o con una alimentación externa incluido en el kit de sensores (DC7-9V). Cuando se alimenta el escudo directamente con una de estas dos opciones, es posible elegir el voltaje para las salidas V1 y V2 con 3.3V ó 5 V. Para cambiarlo basta con colocar las piezas de color naranja que hay en la parte inferior derecha del escudo en la posición adecuada, tal y como se puede ver en la siguiente imagen
Ejemplo de utilización: Termómetro

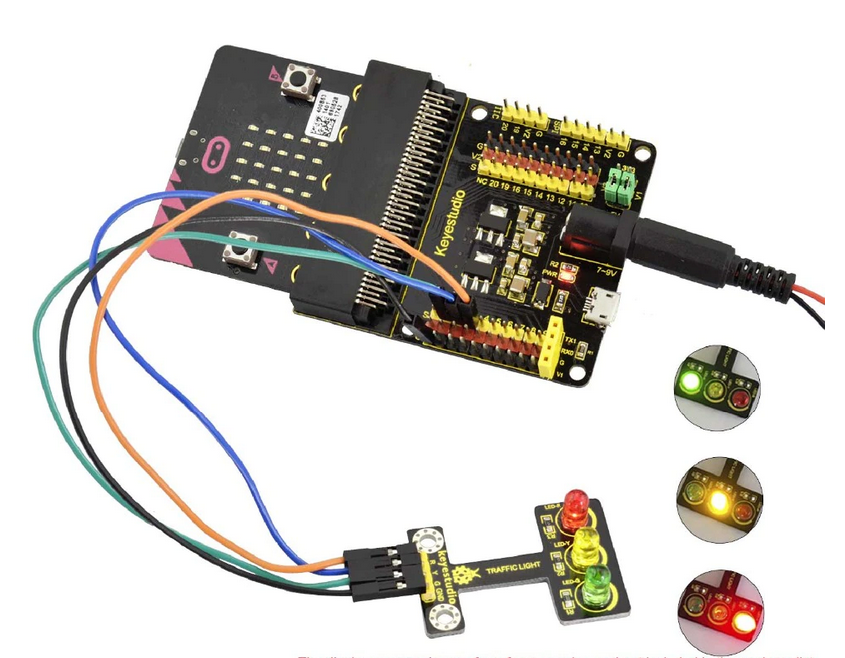

Ejemplo de conexión: Control de un semáforo
